印刷金浆：电子材料领域的创新力量与先进院科技的技术突破

印刷金浆作为一种集导电性能、加工灵活性与成本优势于一体的电子材料，自20世纪60年代问世以来，已广泛应用于电路板、触摸屏、太阳能电池等关键领域。其核心优势在于通过金属颗粒（如金、银、铜等）的分散与印刷工艺，实现高精度电路的低成本制备，同时兼具优异的导电性能和附着稳定性。随着电子设备向微型化、高频化、多功能化发展，印刷金浆的技术迭代与应用拓展成为行业关注焦点，而先进院科技凭借在材料配方、工艺创新与场景化解决方案上的深耕，正成为推动这一领域发展的重要力量。

印刷金浆的核心特性与技术演进

印刷金浆的性能取决于其成分与制备工艺。核心成分为金粉（粒径从纳米到微米级）、粘合剂（树脂或聚合物）、溶剂及功能性添加剂，其中金粉的纯度、粒径分布直接影响导电率与光泽度，而粘合剂与溶剂的配比则决定印刷适性与固化后的附着强度。现代印刷金浆已发展出纳米化、多层印刷、低温烧结等关键技术：纳米级金粉可形成更致密的导电通道，多层印刷技术支持复杂电路集成，低温烧结（如850℃以下）则适配柔性基材与热敏器件需求。

在应用场景中，印刷金浆不仅是传统电路板的“导电血管”，更在高端领域展现潜力。例如，在太阳能电池中，其高透光率与导电率可提升光吸收效率；在生物传感器中，纳米金浆的生物相容性与灵敏度成为检测精度的关键。

先进院科技：以创新产品定义行业标准

作为专注于电子材料与先进工艺的科技企业，先进院科技围绕印刷金浆的性能优化与场景化需求，推出了多款突破性产品，覆盖从基础电子元件到高端精密器件的全链条应用：

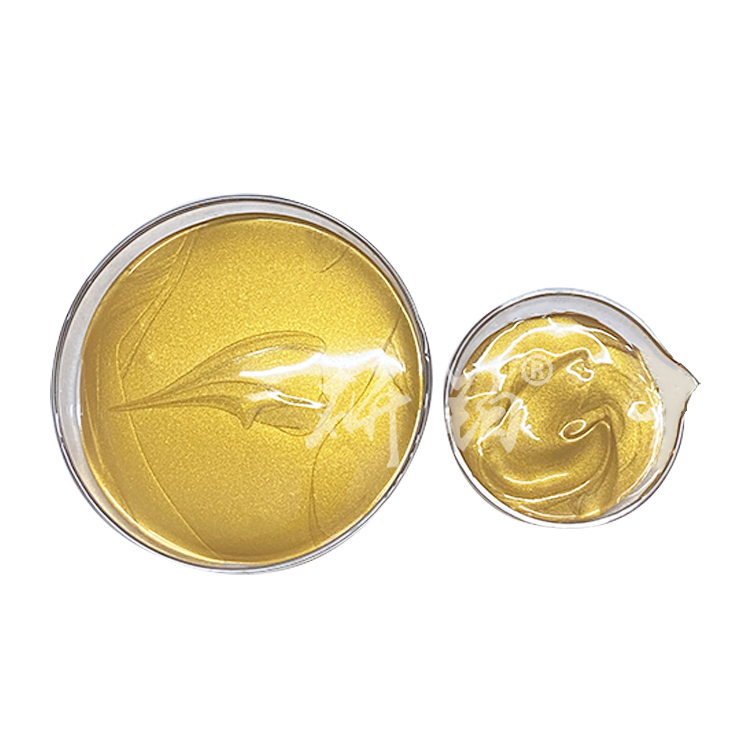

1. 研铂牌低温金导体浆料：高端设备的信号稳定之选

专为高端电子设备设计，采用高纯度纳米金粉与优化载体配方，实现低温固化（<200℃） 与高导电率（电阻率低至1.8×10⁻⁶Ω·cm） 的平衡。该产品适用于柔性电路板、可穿戴设备等热敏基材，其优异的信号传输稳定性已在医疗监测设备、微型传感器中得到验证，帮助客户减少30%以上的信号损耗。

2. 填孔金浆：提升封装密封性与连接可靠性

针对多层陶瓷基板（LTCC）、半导体封装中的孔洞填充需求，先进院科技的填孔金浆具有卓越的流平性与填孔效果，烧结后膜层致密无孔隙，线分辨率可达20μm以下。在5G射频器件中，该产品通过提升层间连接强度与信号传导效率，使器件的高频响应速度提升15%，同时降低长期使用中的维护成本。

3. 高温厚膜电路银铂浆料：恶劣环境下的稳定性保障

面向航空航天、汽车电子等高温、高腐蚀场景，先进院科技开发的银铂复合浆料可耐受850℃以上烧结温度，并具备优异的抗老化性能。其制备的电极方阻低至20±5mΩ/□，在发动机传感器、高温燃料电池中，能够在-50℃~300℃的温度循环中保持稳定导电，大幅提升设备的使用寿命与可靠性。

技术创新驱动行业未来

先进院科技的产品竞争力源于其在材料科学与工艺工程的深度融合。例如，通过金粉表面改性技术，解决纳米颗粒团聚问题，提升浆料分散稳定性；采用水相体系替代传统有机溶剂，推出环保型水性金浆，VOC排放量降低60%，响应全球绿色制造趋势。此外，公司还提供定制化解决方案，针对客户的基材特性（如玻璃、PI膜、氧化铝陶瓷）与工艺需求（丝网印刷、喷墨打印），优化浆料粘度、干燥速度等参数，实现“材料-工艺-器件”的全流程适配。

随着5G通信、新能源、人工智能的快速发展，印刷金浆的应用将向高频电路、微型储能、智能感知等领域延伸。先进院科技正通过与高校、科研机构的产学研合作，布局量子点金浆、自修复导电材料等前沿方向，致力于将印刷金浆从“功能材料”升级为“智能系统的核心组件”。

结语

印刷金浆的发展历程，是电子材料从“基础功能”向“高性能、多功能、绿色化”演进的缩影。先进院科技以其对市场需求的敏锐洞察与技术创新能力，不仅为行业提供了可靠的产品，更通过材料与工艺的协同优化，推动印刷金浆在高端制造领域的边界拓展。未来，随着纳米技术与智能制造的深度结合，印刷金浆将在“碳达峰、碳中和”目标下，为电子产业的可持续发展注入更多可能性。
