铂电极浆料是一种常用于电化学领域的材料，主要用于制备电化学传感器、燃料电池等器件

Product Center

Hotline:0755-22277778 Tel：0755-22277778
Mobile：13826586185（Mr.Duan）
Fax：0755-22277776
E-mail：duanlian@xianjinyuan.cn

Conductive silver paste

共烧铂电极浆料

铂电极浆料是一种常用于电化学领域的材料，主要用于制备电化学传感器、燃料电池等器件。[敏感词]是关于铂电极浆料介绍：

1.铂电极浆料的主要成分是铂粉。铂粉具有良好的导电性和化学稳定性，能够提高电极的电化学性能。

2.铂电极浆料通常是将铂粉与导电剂、粘结剂以及溶剂混合制成的浆料状物质。导电剂可以提高浆料的导电性，粘结剂可以增加浆料的黏度和粘结性，溶剂则是用来调节浆料的流动性。

3.制备铂电极浆料的关键步骤包括：选择适当的铂粉，将铂粉与导电剂、粘结剂、溶剂按一定比例混合，并通过搅拌、超声处理等手段使其均匀混合，最后得到均匀的浆料。

4.铂电极浆料的性能对电化学器件的性能有重要影响。浆料的均匀性和粘度决定了电极的光滑度和稳定性，导电剂的选择和浆料的配比可以调控电极的导电性能，这些因素都会影响器件的电化学性能。

5.在实际的应用中，制备铂电极浆料时需要注意保持操作环境的洁净和杜绝杂质的引入，以免影响电极浆料的质量。

总之，铂电极浆料在电化学领域有着广泛的应用，制备高质量的铂电极浆料对于提高电化学器件的性能至关重要。在制备过程中应注重选择合适的成分和比例，并保持操作环境的干净和洁净。

Consult

Hotline

0755-22277778

共烧铂电极浆料具有印刷特性，主要用于平板式氧传感器电极制备。

一、浆料性能指标

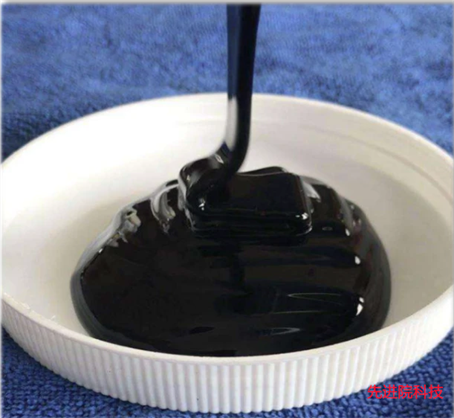

1.外观：色泽均匀的黑色膏状物。

2. 性能指标

牌号	用途	细度μm	粘度Pa•s	固体含量%
XJY-Pt-7850	催化电极	≤15	80~140	75±1
XJY-Pt-7851	加热电极	≤15	90~150	77±1
XJY-Pt-7852	导线、触点	≤15	80~140	75±1

注：粘度测试条件为BROOK FIELD DV-Ⅱ，52#，1rpm，25℃。

二、推荐工艺

1.印刷工艺：300目尼龙或不锈钢丝网（印刷完后平放3分钟流平）。

2.烘干温度：红外灯或70℃烘箱。

3.烧结温度：1450~1550℃（峰值保温120分钟）。

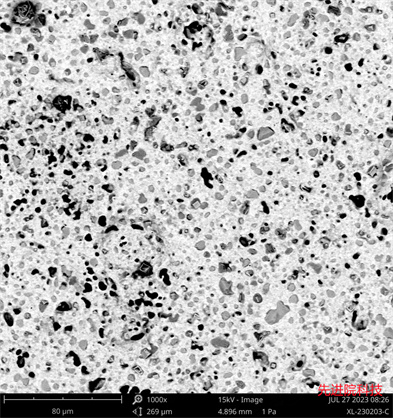

三、烧结后的技术指标

牌号	用途	附着力	方阻（12.5μm）	备注
XJY-Pt-7850	催化电极	优	35±mΩ/□
XJY-Pt-7851	加热电极	优	≤20mΩ/□	可根据客户要求适当调整方阻
XJY-Pt-7852	导线、触点	优	20±5mΩ/□

注意事项

1．安全使用：浆料如被误吞、吸入或与皮肤接触是有害的，故使用后要立刻彻底清洗，要避免同眼睛、皮肤或衣服接触，不要靠近火种或燃烧物，因它为易燃品，不用时要紧盖，避免吸入挥发气体，使用时要空气流通。

2．此浆料不用稀释，如需稀释，请使用本公司专用稀释剂，加入份量不要超过3%(重量计)，稀释剂太多会直接影响铂浆之性能。

3．所印线路本身的厚度不能低于4 μm，否则导电性能不稳定。

4．此浆料宜贮藏在4至25℃之间，阴凉干燥的地方。

5. 我公司产品均不含危害环保的相关物质。

Update time：2021-06-17

Download

Pre

Back
