为网版印刷导电银浆，印刷性优，烘烤温度适中，极强的弯折性能，附着力强，导电性优。可运用于薄膜开关如聚酯聚碳酸酯等多种材料，或各种印刷电路板之线路、跳线或修补，发热组件之用。

特征

具有可靠的耐弯折特性

具有[敏感词]的印刷作业性

不含卤素以及RoHS规定相关物质

特性

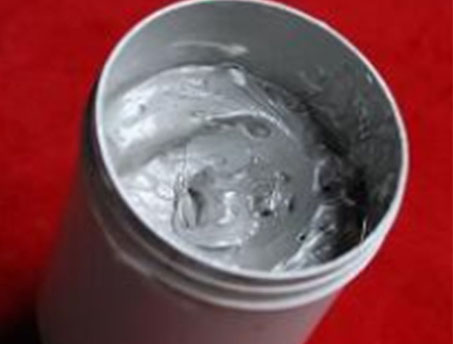

外观：银灰色糊状

粘度： 15~25Pa.S（25℃，20rpm，52号轴，BROOKFIELD粘度计DV-Ⅱ+pro）

性能

方电阻：≤10mΩ/□mil (25µm)

电阻值(膜厚3~ 5µm)：0.6 mm×1000mm≤100Ω，建议膜厚4~6µm

附着力（3M600胶带粘住60s以135度角10cm/s）：无脱落

硬度（45度角、2Kg压力用铅笔推浆料表面）：≥3H

密着性：良好

耐热循环：-20℃到+85℃，6次，阻抗不变

挠曲性：2公斤10次变化≤100%

5公斤5次变化≤100%

绕曲性测试方法

在100µm的PET膜片上对于0.6mm×1000mm的四折线路，用2kg(5kg)的重量内折一次和外折一次各一分钟为一个循环，10(5)次循环后测试电阻变化。

使用方法

基片：PET或PC

丝网：用 200~300 目聚脂丝网或不锈钢丝网印刷

稀释剂：本公司提供的专用稀释剂，使用前应充分搅拌

硬化条件（推荐）：烘干温度145℃~150℃，烘干时间40~90min

清洗剂：醋酸丁酯，环已酮

存储

贮存安定性：室温保存，未开封的储存期在 6 个月

包装：2Kg，1kg，0.5 Kg

注意事项

1、安全使用：导电银浆含有有机溶剂，使用时应保持通风良好，以避免过量蒸汽吸入体内；浆料如被误吞、吸入或与皮肤接触是有害的，故使用后要立刻彻底清洗，要避免同眼睛、皮肤或衣服接触，不要靠近火种或燃烧物。因为它为易燃品，不用时要紧盖，避免吸入挥发气体，使用时要保持空气流通。

2、此浆料为即用性产品，不用稀释，如需稀释，请使用本公司专用稀释剂稀释，加入分量不要超过2%（重量比），稀释剂过多会直接影响浆料之性能。

3、所印线路本身的厚度不能低于3μm，否则导电性能不稳定。

4、此浆料宜贮藏在4~28℃之间，阴凉干燥的地方。

声明

该产品说明书不代表批次浆料的测试性能，浆料批次性能以实际测试结果为准，如有特殊要求请与公司销售部联系。
