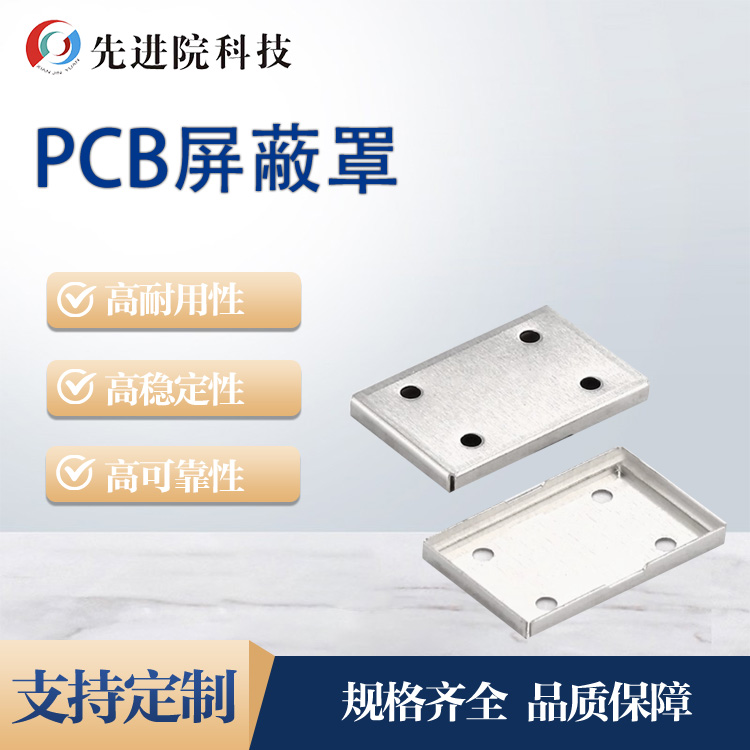

PCB屏蔽罩

PCB（印刷电路板）屏蔽罩是一种专门为保护PCB上的敏感组件免受电磁干扰（EMI）而设计的装置。这些屏蔽罩通常由导电材料制成，可以有效地屏蔽外部电磁场，同时也能防止PCB自身产生的电磁辐射干扰其他电子组件。

功能特性

PCB屏蔽罩主要由金属材料（如不锈钢、洋白铜、马口铁等）制成，通过金属屏蔽体将PCB板上的元部件、电路、组合件或整个系统的干扰源包围起来，从而实现以下功能：

1. 电磁屏蔽：防止外部电磁场对PCB板上的电路和元器件造成干扰，同时也防止PCB板上的电磁辐射泄漏到外部，影响其他电子设备。
2. 保护元器件：由于大多数电子元器件较为脆弱，容易受到外力损坏，PCB屏蔽罩可以有效地保护这些元器件免受机械冲击、静电放电等损害。
3. 提高电路性能：通过隔离干扰信号，降低电路系统的噪声级，提高信噪比，从而提升整个电路的性能。此外，屏蔽罩还可以减少电路板之间的泄漏电容和电感，进一步改善电路性能。

设计要点

在设计PCB屏蔽罩时，需要考虑以下要点：

1. 材料与厚度：常用的材料包括不锈钢、洋白铜和马口铁等。不锈钢屏蔽效果好且价格适中，但上锡困难；洋白铜屏蔽效果良好且易上锡，但价格相对较高；马口铁价格更低但屏蔽效果一般且易生锈。屏蔽罩的厚度需根据具体需求确定，一般不锈钢和洋白铜的底座厚度在0.2mm左右，盖子厚度在0.13mm左右。

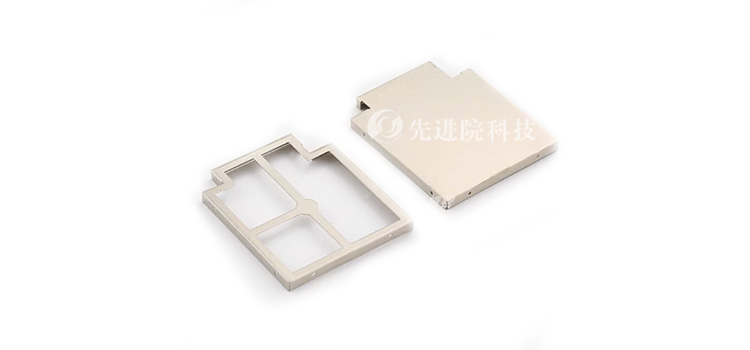

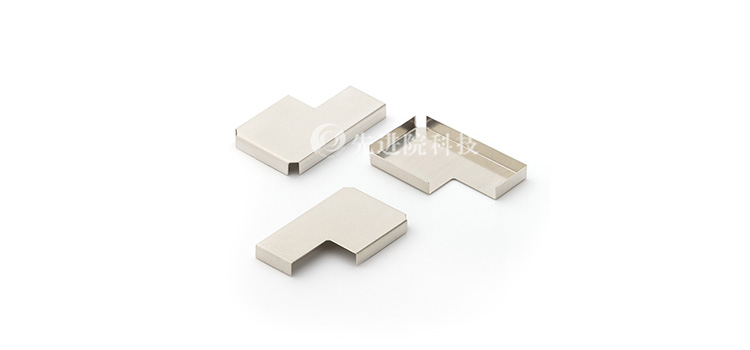

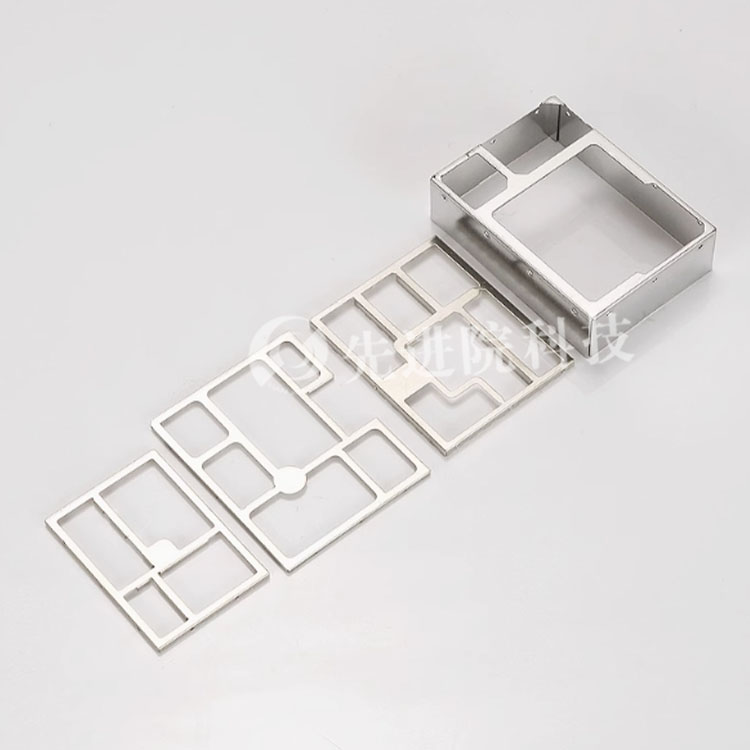

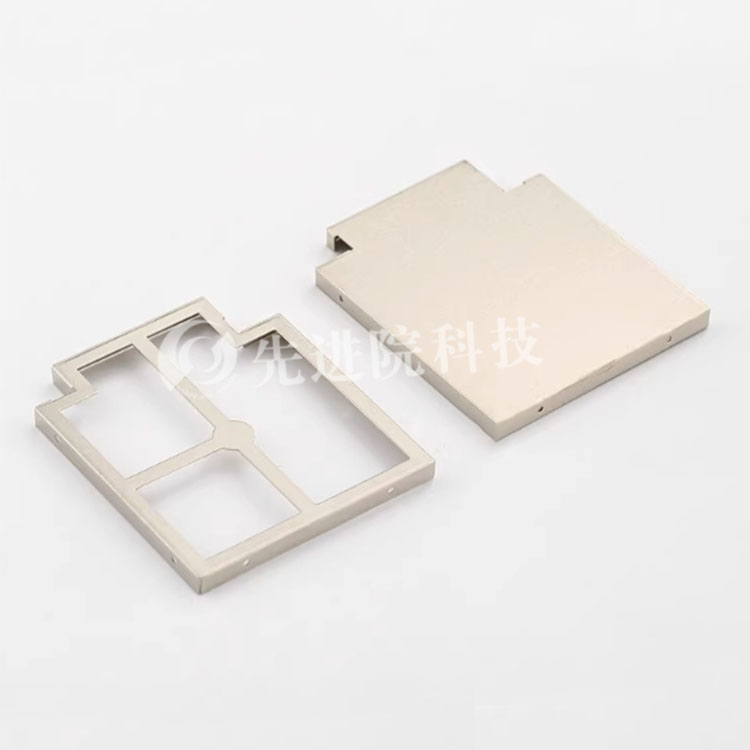

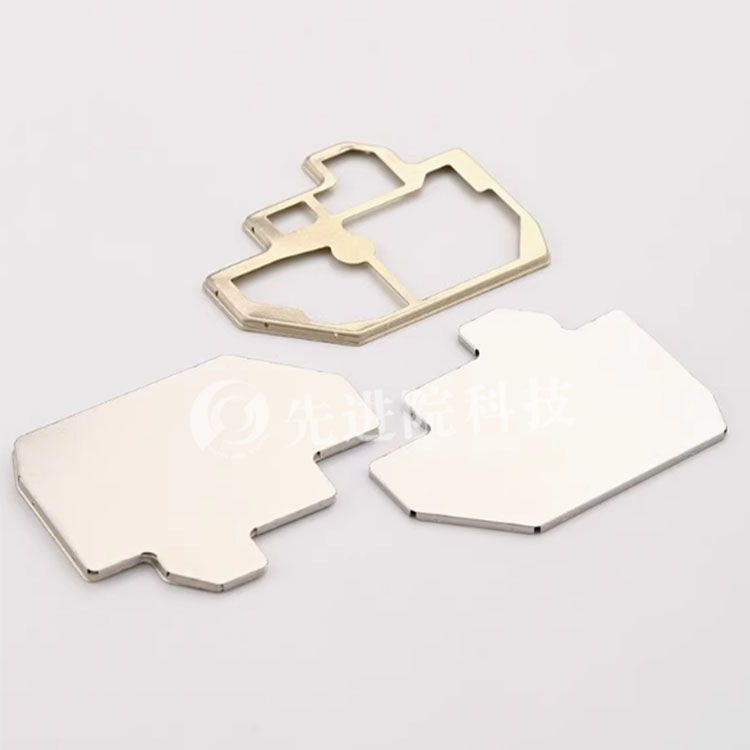

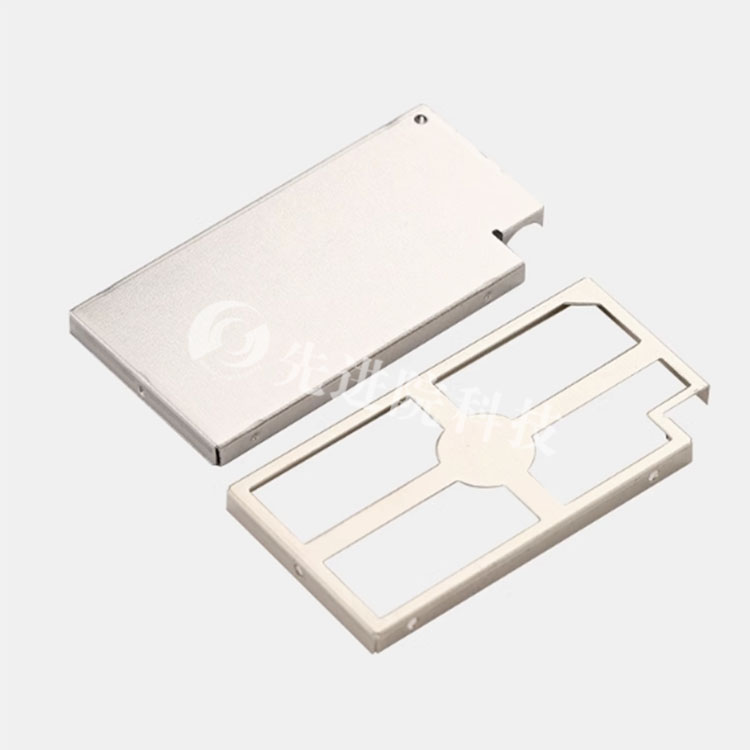

2. 形状与尺寸：屏蔽罩的形状和尺寸需根据PCB板上的元器件布局和电路需求来确定。一般建议设计为矩形以避免增加生产难度。同时，屏蔽罩的高度应足够覆盖PCB板上的所有关键元器件，并确保与元器件之间保持一定的间隙以防止短路。
3. 接地与焊接：良好的接地是屏蔽罩发挥作用的关键。在设计过程中，应确保屏蔽罩与PCB板之间的接地连接可靠。此外，焊接方式也需特别注意，一般采用SMT（表面贴装技术）将屏蔽罩焊接在PCB板上。

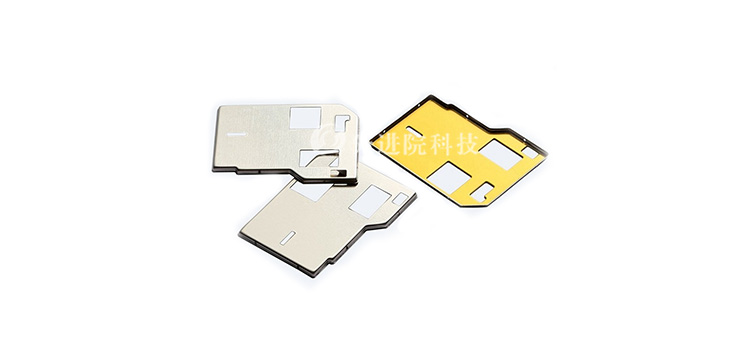

4. 开孔与散热：在某些情况下，为了散热或便于调试和测量，需要在屏蔽罩上开孔。开孔位置和大小需根据具体需求来确定，并确保开孔不会显著降低屏蔽效果。

应用领域

PCB屏蔽罩广泛应用于各种电子设备中，特别是在高频电路、精密电路以及无线通信设备（如手机、GPS、蓝牙设备等）中更为常见。这些设备中的敏感元器件和电路需要得到良好的保护以防止电磁干扰和损坏。
