先进院EMI 衬垫设计指南2

时间:2021-05-24浏览次数:558

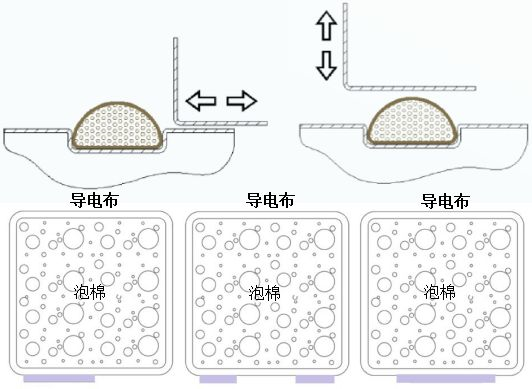

• 推荐衬垫的高宽比低于 1.5。[敏感词]小于 1.0(即宽 ≧ 高)。

• 衬垫的一般宽度最小为 2mm。

• FOF EMI 衬垫的织物在底部有搭接。搭接的一般宽度为1-2mm。

• FOF EMI 衬垫的理想压缩比为 25% 到 40%。确保应用始终满足所需衬垫压缩范围。过度压缩可能导致性能和衬垫寿命受损。

• 建议在运输和搬运过程中避免EMI衬垫受到不当的挤压。

• 建议底部非导电 PSA 的宽度为衬垫宽度的 50%。如果选择导电 PSA,PSA 的宽度可达到衬垫宽度的 85%。

• PSA 在衬垫底部的位置可以位于中间、旁边或其他位置。
