主流手机搭载新型热管理设计方案对比

时间:2021-08-01浏览次数:867

特别是进入5G时代手机散热系统必不可少,搭载散热体系不仅仅是为了满足手机硬件刚需,并且对手机用户体验,提升自身销量水平都起着决定性影响。毕竟谁也不想在夏天来临还要抱着一个“暖宝宝”。目前对于手机散热系统解决方案问题。大致可以分为模块散热方案设计以及导热材料选用方案两种途径。

01
石墨散热



(华为荣耀20 PRO)

目前华为荣耀20 PRO则是采用石墨烯散热方案的典型代表。由于石墨具有高导热以及热量水平扩散的特征,所以其可以通过降低发热部位的热密度,从而让用户有更好的使用体验,另外具有轻量化优势,材料质地柔软,不会额外干扰电磁波。金属背板配合石墨散热的形式,曾几何时似乎是各大品牌旗舰型手机的标配。但是随着机身轻薄化,可供对流空间的逐渐狭窄,此类散热系统设计已经不是旗舰机型的[敏感词]。目前单纯石墨散热的模式似乎只能满足观看视频、浏览网页、沟通聊天等基本功能需求。


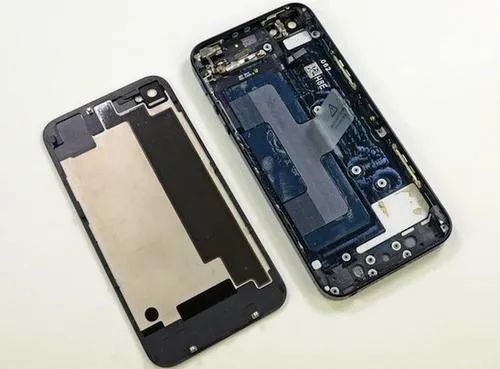

(金属背板配合石墨散热)


02
凝胶散热

随着导热材料研制技术进步,后期出现了导热凝胶散热方案,其原理与导热硅脂相似,其通过更低热阻能将核心部位的热量更快的传导到散热器或对流口,并达到快速散热的目的。但是导热凝胶与导热硅脂是完全不同类型的导热材料。导热凝胶呈现半固态不流淌物,并且可以通过规模机器定量点胶的形式,让其均匀涂抹于热源周围,从而达到快速传热、散热等目的。并且相对于硅脂具有永不固化,导热系数更高,热阻率更低等特征。


(华为荣耀V30 PRO)

目前市面上使用凝胶散热的主流手机型号为华为荣耀V30 PRO,配合使用导热凝胶的情况下,手机长时间运行大型游戏或软件的过程中,即使特效全开基本没有出现有任何卡顿,并且手部没有感觉明显发烫的迹象。所以导热凝胶被应用于高端手机散热方案中,已成为各大手机厂商的考虑方案之一。

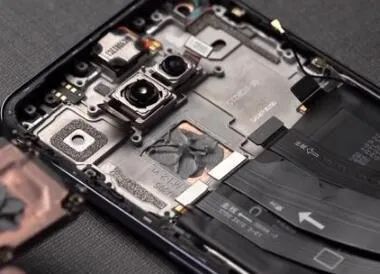

(导热凝胶散热应用)

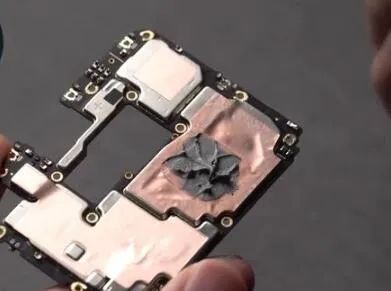

(导热凝胶配合铜箔散热应用)

03
液冷散热

热管技术也被手机厂商加以利用,将充满液体的导热铜管顶点覆盖在手机处理器上,处理器运算产生热量时,热管中的液体就吸收热量气化,这些气体会通过热管到达手机顶端的散热区域降温凝结后再次回到处理器部分,周而复始从而进行有效散热,游戏类手机多采用这种散热方案。


(小米黑鲨2)

为了解决手机高频率运行所引起的发热问题,小米黑鲨2系列手机已采用被称之为液冷3.0全领域液冷技术。通过对其手机进行详细拆解分析,可以观察到此散热方案不仅从散热材料上进行了升级处理,还通过模块多层散热结构优化的形式提升热量传递效率。

热管理方案先通过液冷管将热量快速传递至液冷板,在通过液冷板的水平面散热的方式,快速均匀地将热量从机身四周排出。此方案除了可以有效覆盖机身发热部位以外,还能实现独立热控的目的。
